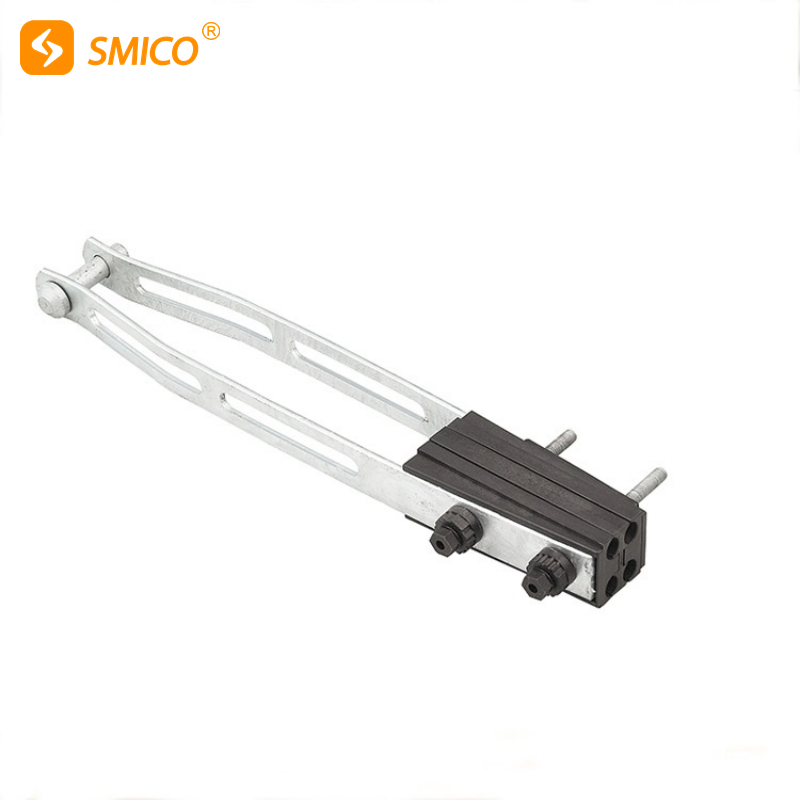

Morsetto di sospensione NES-B4 per 4x120mm ² AL+25mm ² Cavo in bundle sopraelevato BT autoportante per AL

Questo morsetto è progettato per ancorare la bassa tensione completamente supportataA.BC (Aerial Bundled Conductors).

Descrizione

- I bracci sono in acciaio zincato a caldo.Un bullone consente di smontare manualmente facilmente il morsetto e di ancorarlo su una staffa fissata a un palo oa una facciata.

- I tacchetti sono realizzati in materiale sintetico rinforzato con fibra di vetro resistente ai raggi UV.

- I conduttori sono fissati utilizzando una combinazione di bulloni e tasselli.Due dadi a testa di taglio da 17 mm vengono utilizzati per controllare la coppia di serraggio.

- Ogni conduttore attraversa un canale separato.I conduttori vengono ancorati distribuendo i carichi, proteggendo l'isolamento.

- Un'ampia apertura facilita il passaggio dei conduttori tra i bracci della pinza.

Implementazione

- Svitare i dadi.

- Aprire l'ABC e inserire ogni conduttore in uno dei canali.

- Avvitare alternativamente i dadi utilizzando una chiave da 17 mm fino alla rottura della testa della cesoia.La testa da 21 mm è prevista solo per un eventuale smontaggio.

- Ancorare il morsetto su un gancio.

- Il serraggio aggiuntivo viene ottenuto automaticamente dalle tacchette.

Materiale: acciaio dolce, nylon più fibra di vetro

Proprietà del prodotto: viene utilizzato per terminare il conduttore a 4 conduttori del fascio aereo.La sua funzione è quella di fissare e serrare il conduttore di isolamento.
