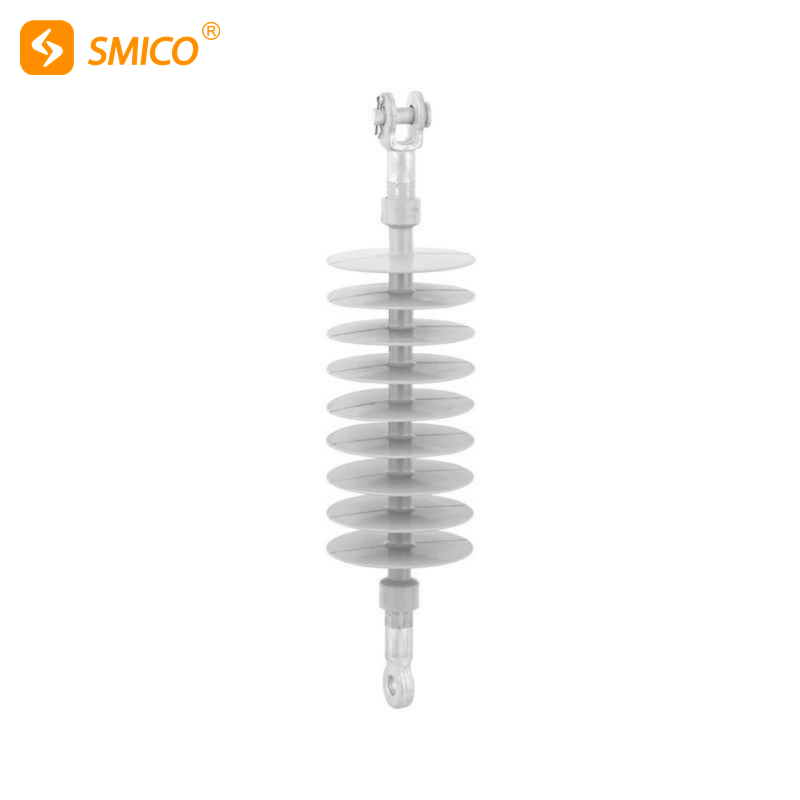

Isolante ad alta tensione Isolante a palo lungo in polimero composito

SMICO offre diversi tipi di isolatori compositi per sottostazione.Contattaci per ottenere maggiori dettagli sull'isolante composito, come TDS, metodo di applicazione, OEM ecc.
SMICO può fornire diversi tipi di isolanti in silicone composito, anche su richiesta del cliente.

Gli isolatori compositi sono un tipo speciale di controllo dell'isolamento che può svolgere un ruolo importante nelle linee di trasmissione aeree.
Gli isolanti compositi sono anche noti come isolanti sintetici, isolanti non in porcellana, isolanti polimerici, isolanti in gomma, ecc. La struttura principale è generalmente composta da una gonna a shed, un'asta centrale in FRP e un raccordo terminale.La gonna del capannone è generalmente realizzata in materiali sintetici organici, come gomma etilene propilene, gomma siliconica vulcanizzata ad alta temperatura, ecc.;I mandrini FRP sono generalmente realizzati in fibra di vetro come materiale di rinforzo e una resina ossidante come materiale di base;I raccordi di estremità sono generalmente in acciaio al carbonio o in acciaio da costruzione al carbonio rivestiti di zinco-alluminio a caldo.

Classificazione degli isolanti in gomma siliconica

Gli isolatori compositi possono essere suddivisi in: isolatori compositi di linea e centrali elettriche, isolatori compositi elettrici.Può anche essere suddiviso in isolatori compositi a sospensione a forma di asta, isolatori compositi a perno, isolatori compositi a braccio trasversale, isolatori compositi a pilastro, isolatori compositi parziali antivento,  composito  inviare  isolante  e così via.

Vantaggi dell'isolante in silicone composito

Di piccole dimensioni, di facile manutenzione;
Leggero, facile da installare;
Elevata resistenza meccanica, non facile da rompere;
Eccellenti prestazioni sismiche e buona resistenza alle macchie;
Ciclo di produzione veloce e stabilità di alta qualità.

Struttura del raccordo terminale

Gli isolanti compositi variano nella loro struttura a seconda delle caratteristiche di utilizzo.Oltre a soddisfare la resistenza alla trazione, soddisfare i requisiti e collegarsi in modo affidabile con il mandrino, il design della punta metallica deve anche soddisfare i requisiti speciali per l'applicazione ad alta tensione.Gli isolatori compositi sono generalmente realizzati a forma di asta con una piccola capacità.Pertanto, la distribuzione della tensione sulla superficie dell'isolante è molto irregolare.Pertanto, durante il normale funzionamento, la corona generata sarà dannosa, quindi è necessario utilizzare una misura di equalizzazione della pressione.Inoltre, il materiale isolante sintetico non può sopportare un arco elettrico di diverse decine di kiloampere.In caso di cortocircuito, brucerà l'ombrello vicino al filo e alla torre, quindi è necessario l'arco.In patria e all'estero, il metodo di aggiunta di un anello di equalizzazione della pressione viene generalmente adottato per uniformare il campo elettrico finale, indebolire la corona e portare all'arco di guasto.

L'anello di equalizzazione della tensione dell'isolatore composito è un componente dell'isolatore composito.La sua funzione è controllare l'intensità del campo elettrico all'interno dell'isolatore, evitare scariche parziali interne, ridurre l'intensità del campo elettrico locale della superficie esterna, in particolare la superficie della parte metallica di collegamento, e ridurre l'interferenza radio.Guidare l'arco della frequenza di alimentazione per evitare di bruciare la superficie dell'isolante e ridurre al minimo l'intensità del campo elettrico locale vicino alla superficie terminale per migliorare le sue prestazioni anti-macchia.
