La serie SMICO-Modular è progettata per combinare diversi mezzi di trasmissione dei dettagli di assemblaggio in un unico connettore.Il sistema multiforme di inserti, contatti, telai, cappucci e custodie soddisfa le esigenze individuali dei clienti.Per consentire continuamente nuove configurazioni, la serie SMICO-Modular cresce costantemente.Sono disponibili più di 50 moduli diversi per diversi mezzi di trasmissione.Questi coprono varie tecniche di terminazione.
Il telaio incernierato SMICO-Modular consente la configurazione di tutti i moduli nelle apprezzate cappe e custodie SMICO di dimensioni 6B-48B.Sono disponibili ulteriori soluzioni aggiuntive, ad es. telai di aggancio adatti per cassettiere.Le esigenze individuali del cliente possono essere soddisfatte.La combinazione di vari mezzi trasmissivi in un unico connettore comporta minori spese in termini di tempo di installazione e di fermo della produzione.Risparmio di spazio e risparmio di costi sono ulteriori vantaggi.Le facili possibilità di estensione garantiscono un design sicuro per il futuro.
Caratteristiche:
Connettore D-Sub a 9 poli del sistema SMICO-Modular
Adatto per la trasmissione di segnali sensibili
Compatibile con terminazione a crimpare, a saldare o IDC
Soluzioni flessibili in base alle specifiche esigenze del cliente
Riduzione dei tempi di installazione e dei fermi di produzione
Risparmio di spazio
Risparmi
Design sicuro per il futuro, facile estensione

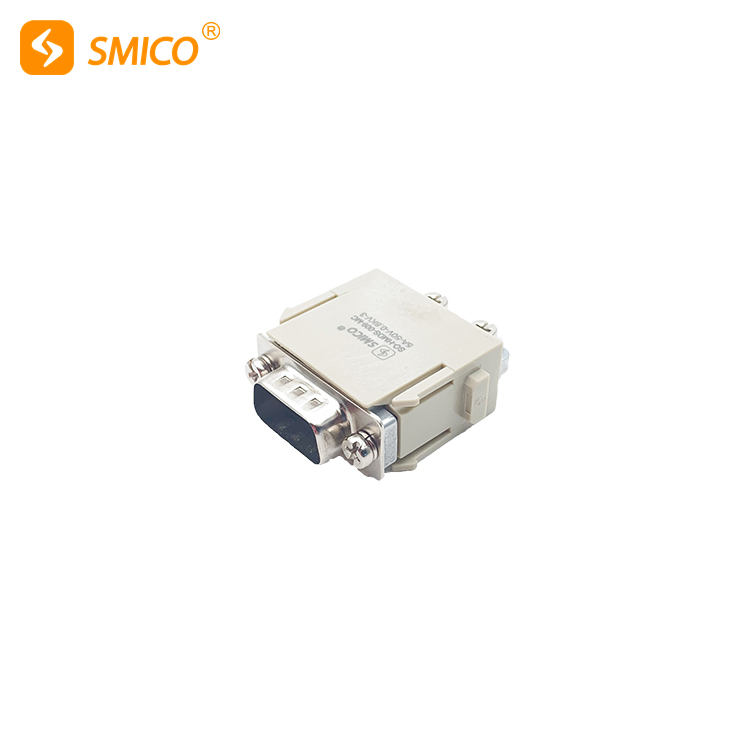

9 poli, 5A, inserto maschio a crimpare
Inserti | Guscio adatto: |
Numero di contatti | 9 |
Dati elettrici sec.alla norma EN 61 984 |
|
---Corrente nominale | 5A |
---Conduttore di tensione nominale | 50 V |
---Tensione impulsiva nominale | 0,8 kV |
--- Grado di inquinamento | 3 |
---Anche grado di inquinamento 2 |
|
Tensione nominale sec.all'UL/CSA |
|
Resistenza di isolamento | ≥1010Ω |
Materiale | policarbonato |
Temperature limite | -40℃...+125℃ |
Infiammabilità sec.all'UL 94 | V0 |
Vita lavorativa meccanica (cicli di accoppiamento) | ≥500 |
Contatti |
Materiale | Lega di rame |
Superficie | placcato in oro duro |
placcato in argento duro |
Resistenza di contatto |
|
terminale |
|
---Wrie calibro |
|
---AWG |
|
---Coppia di serraggio/prova |
|
---Lunghezza di spogliatura |
|
La funzione del connettore per impieghi gravosi
1. Isolamento elettrico tra i connettori per evitare interferenze tra i segnali.
2. Fissare la posizione del connettore, che favorisce il collegamento e lo scollegamento e la stabilità della posizione.
3. Fornire protezione meccanica e supporto per il corpo dell'inserto.
4. Separare il connettore dall'ambiente dell'applicazione, ridurre l'inquinamento ambientale e la corrosione del connettore e prolungare la durata del connettore.
I vantaggi dei connettori per impieghi gravosi
1. Realizzare la preinstallazione, la preinstallazione di un gran numero di circuiti complicati, che possono migliorare notevolmente l'efficienza dell'installazione delle apparecchiature e ridurre il tasso di errori di cablaggio.
2. Il connettore per impieghi gravosi fornisce una connessione altamente integrata e gli abbondanti metodi di combinazione massimizzano l'effettivo utilizzo dello spazio dell'apparecchiatura.
3. Connettore per impieghi gravosi Il connettore realizza in modo conveniente ed efficiente la struttura modulare di ciascun blocco modello funzionale nell'apparecchiatura, in modo che l'apparecchiatura possa essere trasportata, installata, mantenuta e riparata in modo comodo e sicuro.I connettori sono ampiamente utilizzati nel campo della trasmissione e distribuzione di potenza.
4. L'elevato livello di protezione (IP65, IP68) fornito dal connettore per impieghi gravosi non è paragonabile ai vantaggi del sistema di connessione delle apparecchiature in ambienti difficili.Fornisce una protezione efficace in ambienti difficili come sabbia, polvere, pioggia, freddo, ghiaccio e neve e inquinamento da petrolio.
metodo di cablaggio del connettore per impieghi gravosi
1. Allentare la vite con un cacciavite, inserire il filo nel foro laterale dell'inserto, quindi serrare la vite.
2. Per installare il guscio superiore del connettore per impieghi gravosi, utilizzare un cacciavite per svitare le viti di fissaggio dell'inserto, inserire l'inserto nel guscio superiore, quindi serrare le viti di fissaggio.
3. Per l'installazione del guscio inferiore del connettore per impieghi gravosi, utilizzare lo stesso metodo per fissare il guscio inferiore e inserire l'uno nell'altro il guscio superiore e il guscio inferiore del corpo inserito.
