Descrizione
Il Conector Dentado è dotato di una robusta terminazione a vite con protezione del filo, ideale per varie applicazioni di alimentazione. Valutato per 10 A e 250 V, questo connettore include 64 contatti, rendendolo adatto a un'ampia gamma di usi industriali. Le sue certificazioni (UL, CUL, CE, ROHS, DMT e IEC-61984) garantiscono la conformità agli standard di sicurezza internazionali. Progettato per una facile installazione con un cacciavite standard, è perfetto per ambienti pesanti come l'edilizia e l'automazione.
Caratteristiche principali
1. Design resistente
Progettato per la resilienza, il Conector Dentado è costruito per resistere ai rigori delle applicazioni industriali, fornendo connessioni elettriche sicure in ambienti difficili.
2. Applicazioni multiple
Questo connettore è versatile e ampiamente utilizzato nei macchinari di vari settori, tra cui l'edilizia, il tessile, l'imballaggio, la robotica e il trasporto ferroviario.
3. Installazione semplice
Con un metodo di terminazione a vite standard, Conector Dentado consente un'installazione semplice e veloce, richiedendo solo un cacciavite per connessioni sicure.
4. Elevati standard di sicurezza
Le certificazioni UL, CUL, CE, ROHS, DMT e IEC-61984 garantiscono che il connettore soddisfa rigorosi standard di sicurezza e prestazioni, garantendo affidabilità durante il funzionamento.
5. Eccellenti valori nominali di corrente e tensione
Valutato per 10 A e 250 V, questo connettore può gestire carichi elettrici significativi, rendendolo ideale per applicazioni di alimentazione impegnative.
Descrizione approfondita del prodotto
Prestazioni affidabili per impieghi gravosi
Il Conector Dentado è progettato specificamente per applicazioni di alimentazione ad alta richiesta. Grazie alla struttura resistente e ai materiali robusti, questo connettore garantisce collegamenti elettrici sicuri e affidabili in una varietà di ambienti industriali. Presenta un design con terminazione a vite che fornisce un'eccellente protezione del cavo, riducendo al minimo il rischio di disconnessione o cortocircuiti.
Versatilità in tutti i settori
Con 64 poli e la capacità di gestire correnti fino a 10 A, il Conector Dentado è perfetto per l'uso in vari macchinari e attrezzature. Le sue applicazioni spaziano dalle macchine edili, alle macchine tessili e per l'imballaggio, nonché alla robotica e ai sistemi di trasporto ferroviario. La flessibilità nell'applicazione lo rende un componente essenziale per qualsiasi configurazione industriale che richieda una connettività elettrica affidabile.
Conformità e standard di sicurezza
La sicurezza è una priorità assoluta con Conector Dentado, certificato da numerosi standard internazionali tra cui UL, CUL, CE, ROHS, DMT e IEC-61984. Queste certificazioni convalidano la qualità e l'affidabilità del connettore, garantendo che soddisfi i rigorosi requisiti delle moderne applicazioni industriali. La capacità di operare entro questi standard offre tranquillità agli utenti, sapendo che stanno utilizzando attrezzature sicure e affidabili.
Installazione intuitiva
Il design del Conector Dentado facilita l'installazione semplice. Gli utenti possono facilmente terminare i cavi utilizzando un cacciavite standard, rendendolo accessibile anche a chi ha un'esperienza tecnica limitata. Questa facilità d'uso riduce significativamente i tempi di installazione e aumenta l'efficienza sul posto di lavoro, consentendo una rapida implementazione dei sistemi elettrici.

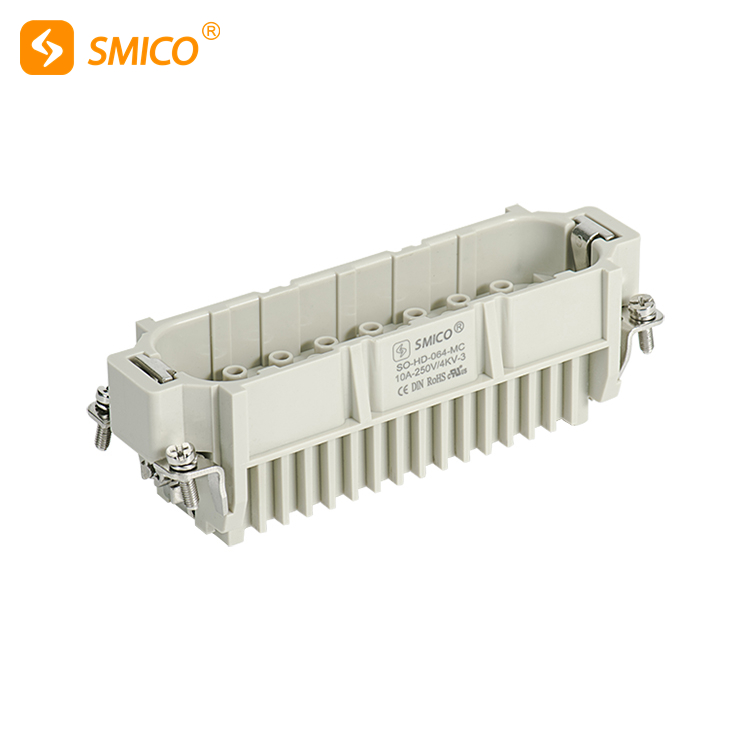

64 Poli+PE,10A,inserto maschio a crimpare
Inserti | Scocca adatta: 24BCappuccio/alloggiamento |
Numero di contatti | 64 |
Dati elettrici sec. secondo EN 61 984 |
|
---Corrente nominale | 10A |
---Conduttore di tensione nominale | 250 V |
---Tensione impulsiva nominale | 4kV |
---Grado di inquinamento | 3 |
---Anche grado di inquinamento 2 | 10A 230/400V 4kV2 |
Tensione nominale acc. a UL/CSA | 600 V |
Resistenza di isolamento | ≥1010Ω |
Materiale | policarbonato |
Temperature limite | -40℃...+125℃ |
Infiammabilità sec. all'UL 94 | V0 |
Vita lavorativa meccanica (cicli di accoppiamento) | ≥500 |
Contatti |
Materiale | lega di rame |
Superficie | placcato in oro duro |
placcato in argento duro |
Resistenza di contatto | ≤3mΩ |
Terminale a vite |
|
---Scrivi il manometro | 0,14-2,5 mm2 |
---AWG | 26-14 |
---Coppia di serraggio/prova |
|
---Lunghezza di spogliatura |
|
La funzione del connettore per carichi pesanti
1. Isolamento elettrico tra i connettori per evitare interferenze tra i segnali.
2. Fissare la posizione del connettore, che favorisce il collegamento e lo scollegamento e la stabilità della posizione.
3. Fornire protezione meccanica e supporto al corpo dell'inserto.
4. Separare il connettore dall'ambiente applicativo, ridurre l'inquinamento ambientale e la corrosione del connettore e prolungare la durata del connettore.
I vantaggi dei connettori per carichi pesanti
1. Realizzare la preinstallazione, la preinstallazione di un gran numero di circuiti complicati, che possono migliorare notevolmente l'efficienza dell'installazione delle apparecchiature e ridurre il tasso di errori di cablaggio.
2. Il connettore per carichi pesanti fornisce una connessione altamente integrata e i numerosi metodi di combinazione massimizzano l'utilizzo efficace dello spazio dell'apparecchiatura.
3. Connettore per carichi pesanti Il connettore realizza in modo conveniente ed efficiente la struttura modulare di ciascun blocco modello funzionale nell'apparecchiatura, in modo che l'apparecchiatura possa essere trasportata, installata, mantenuta e riparata in modo conveniente e sicuro. I connettori sono ampiamente utilizzati nel campo della trasmissione e distribuzione di energia.
4. L'elevato livello di protezione (IP65, IP68) fornito dal connettore per carichi pesanti non è paragonabile ai vantaggi del sistema di connessione dell'apparecchiatura in ambienti difficili. Fornisce una protezione efficace in ambienti difficili come sabbia, polvere, pioggia, freddo, ghiaccio, neve e inquinamento da idrocarburi.
Metodo di cablaggio del connettore per carichi pesanti
1. Allentare la vite con un cacciavite, inserire il filo nel foro laterale dell'inserto, quindi serrare la vite.
2. Per installare il guscio superiore del connettore per carichi pesanti, utilizzare un cacciavite per svitare le viti di fissaggio dell'inserto, inserire l'inserto nel guscio superiore, quindi serrare le viti di fissaggio.
3. Per l'installazione del guscio inferiore del connettore per carichi pesanti, utilizzare lo stesso metodo per fissare il guscio inferiore e inserire l'uno nell'altro il guscio superiore e il guscio inferiore del corpo inserito.
Come usare
Preparazione: Assicurarsi che l'alimentazione sia spenta prima di iniziare l'installazione. Raccogli gli strumenti necessari, incluso un cacciavite standard e uno spelafili.
Preparazione del filo: Spelare circa 1/2 pollice di isolante dall'estremità di ciascun filo che si intende collegare. Assicurati che i fili siano districati e ben allineati.
Inserimento: Inserire l'estremità spelata del filo nel terminale designato sul Conector Dentado. Assicurarsi che il filo sia completamente inserito e in contatto con le parti metalliche.
Serraggio delle viti: Utilizzando un cacciavite standard, serrare la vite finché non afferra saldamente il cavo. Il connettore è progettato per tagliarsi alla coppia appropriata, garantendo un adattamento perfetto senza stringere eccessivamente.
Controllo finale: Una volta effettuati tutti i collegamenti, ispezionare visivamente per garantire che ciascun cavo sia fissato saldamente. Riaccendere l'alimentazione e testare i collegamenti per garantire il corretto funzionamento.
Domande frequenti
1. Quali sono i valori nominali di corrente e tensione per il Conector Dentado?
È valutato per 10 A e 250 V.
2. Quanti contatti ha il connettore?
Il Conector Dentado dispone di 64 contatti.
3. È facile da installare?
Sì, utilizza un metodo di terminazione a vite standard, rendendo l'installazione semplice con un cacciavite.
4. In quali settori può essere utilizzato questo connettore?
È ampiamente utilizzato nei settori dell'edilizia, del tessile, dell'imballaggio, della robotica e del trasporto ferroviario.
5. Quali certificazioni possiede il Conector Dentado?
È certificato da UL, CUL, CE, ROHS, DMT e IEC-61984.
6. Quali materiali vengono utilizzati nella costruzione?
Il connettore è realizzato con materiali durevoli, garantendo affidabilità in ambienti difficili.
